Con el Alinco DX-SR9 podemos disfrutar de la emoción de hacer DX QSO en todo el mundo. Es un transceptor de tamaño reducido con un gran rendimiento. El Alinco DX-SR9 es un transceptor analógico fácil de usar, cuenta con 3 filtros de cerámica estrechos y capacidades opcionales de inserción de filtro mecánico, con una excelente estabilidad de 1 ppm. Dispone de uncircuito VOX para conectar fácilmente los modos de comunicación de datos tales como SSTV y PSK31.
El Alinco DX-SR9 es un transceptor híbrido stand-alone analógico/digital SRD, es un equipo intuitivo, sencillo, con una disposición de su teclado muy lógica para que pueda disfrutar de este equipo de estado “of-the-art” desde el primer día. Du panel frontal es separable, dispone de un display LCD grande y brillante, el altavoz es frontal, dispone de auto-manipulador,….. Este equipo es ideal tanto para principiantes como para los operadores más experimentados del mundo de la onda corta.
Características:
Cobertura de todas las bandas de onda corta y aficionados HF
Transceptor todo modo
Cobertura TX: 1.6 Mhz a 29.99999 Mhz
Cobertura RX: 30 kHz a 34.99999 Mhz
3 Niveles de potencias seleccionables
Potencia en SSB/FM/CW: 100 / 10 / 1 W
Potencia en AM: 40 / 4 / 0,4 aprox.
600 Canales de memoria
Impedancia de la antena: 50 Ohm
Dimensiones: 240 x 100 x 293 mm
Peso: 4.1 Kg aprox.
Alimentación: 13,8 V.C.C.
Consumo max. 20 Amp
VOX interno
Display LCD de gran tamaño desmontable/separable (con cable separador de carátula no incluido EDS-17)
Entrada directa de datos a través del teclado

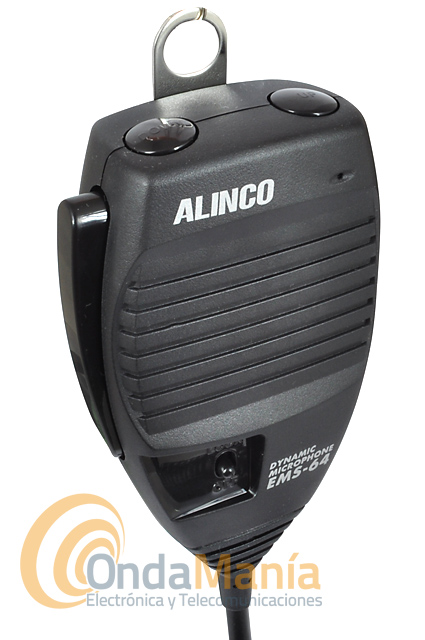

Incluye micrófono de mano dinámico
Modos de escaneo mejorados
Dispone de varios tipos de escáneo
Led indicador de TX/RX
Auto Power-Off
Incluye CTCSS para acceso a repetidores en la banda de 10 mts
Altavoz frontal
Display alfanumérico
Protección contra ROE
Ventilador de refrigeración interno con control de temperatura
Especificaciones generales:
Alinco DX-SR9T/E | |
Operating mode | J3E (USB, LSB), A3E (AM), A1A (CW), F3E (FM) + IQ output |
Antenna and microphone impedance | Antenna: 50ohm unbalanced Microphone: 300 ohm |
Frequency stability | +/-1ppm |
Power requirement | 13.8V DC +/-15% (11.7 to 15.8V DC) |
Ground method | Negative ground |
Current drain | Receiver: 1.0A(max.) 0.7A(Squelched) Transmit: 20A |
Operating temperature | -10digC to 60digC (+14digF to +140digF) |
Dimentions | 240(w) x 94(h) x 255(d)mm (Projections not included) (9.45"(w) x 3.7"(h) x 10"(d) 240(w) x 100(h) x 293(d)mm (9.45"(w) x 3.94"(h) x 11.54"(d) |
Weight | Approx. 4.1kg (144.6oz) |
Transmitter | |
Power Output | SSB, CW, FM: 100W(Hi) Approx. 10W (Low) Approx. 1W (S-Low) AM: 40W(Hi) Approx. 4W (Low) Approx. 0.4W (S-Low) |
Modulation system | SSB: Balanced modulation AM: Low power modulation FM: Reactance modulation |
Spurious emission | Less than -50dB (Less than -45dB in 30m band) |
Carrier suppression | More than 40dB |
Unwanted sideband | More than 50dB(1KHz) |
Maximum FM deviation | +/-2.5KHz |
Receiver | |
Receive circuitry | Double conversion superheterodyne |
Sensitivity | SSB: (0.15 to 1.8MHz) 0dBu(1uV) CW: (1.8 to 30MHz) -12dBu(0.25uV) AM: (0.15 to 1.8MHz) +20dBu(10uV) AM: (1.8 to 30MHz) +6dBu(2uV) FM: (28 to 30MHz) -6dBu(0.5uV) |
Intermediate frequency | 1st 71.75MHz, 2nd 455KHz |
Selectivity | SSB, CW, AM(narrow): 2.4KHz/-6dB 4.5KHz/-60dB AM, FM: 6KHz/-6dB 18KHz/-60dB -6dB: 6KHz or more -60dB: 16KHz or less (NFM) |
Spurious and image rejection ratio | More than 70dB |
Audio output power | More than 2.0W(8ohm 10%THD) |
RIT variable range | +/-1.2KHz |
DX-SR9T (USA/Canadian Amateur) DX-SR9E (World Amateur/CE approved) | |||
Transmit Frequency coverage | 160m band (1.8M) | 1.80000 - 1.99999MHz 1.80000 - 1.99999MHz | |
80m band (3.5M) | 3.50000 - 3.99999MHz 3.50000 - 3.99999MHz | ||
*60m band (5.3M) | 5.33050MHz 5.34650MHz 5.36650MHz 5.37150MHz 5.40350MHz Not Available | ||
40m band (7M) | 7.00000 - 7.29999MHz 6.90000 - 7.49999MHz | ||
30m band (10M) | 10.10000 - 10.14999MHz 9.90000 - 10.49999MHz | ||
20m band (14M) | 14.00000 - 14.34999MHz 13.90000 - 14.49999MHz | ||
17m band (18M) | 18.06800 - 18.16799MHz 17.90000 - 18.49999MHz | ||
15m band (21M) | 21.00000 - 21.44999MHz 20.90000 - 21.49999MHz | ||
12m band (24M) | 24.89000 - 24.98999MHz 24.40000 - 25.09999MHz | ||
10m band (28M) | 28.00000 - 29.69999MHz 28.00000 - 29.99999MHz |
