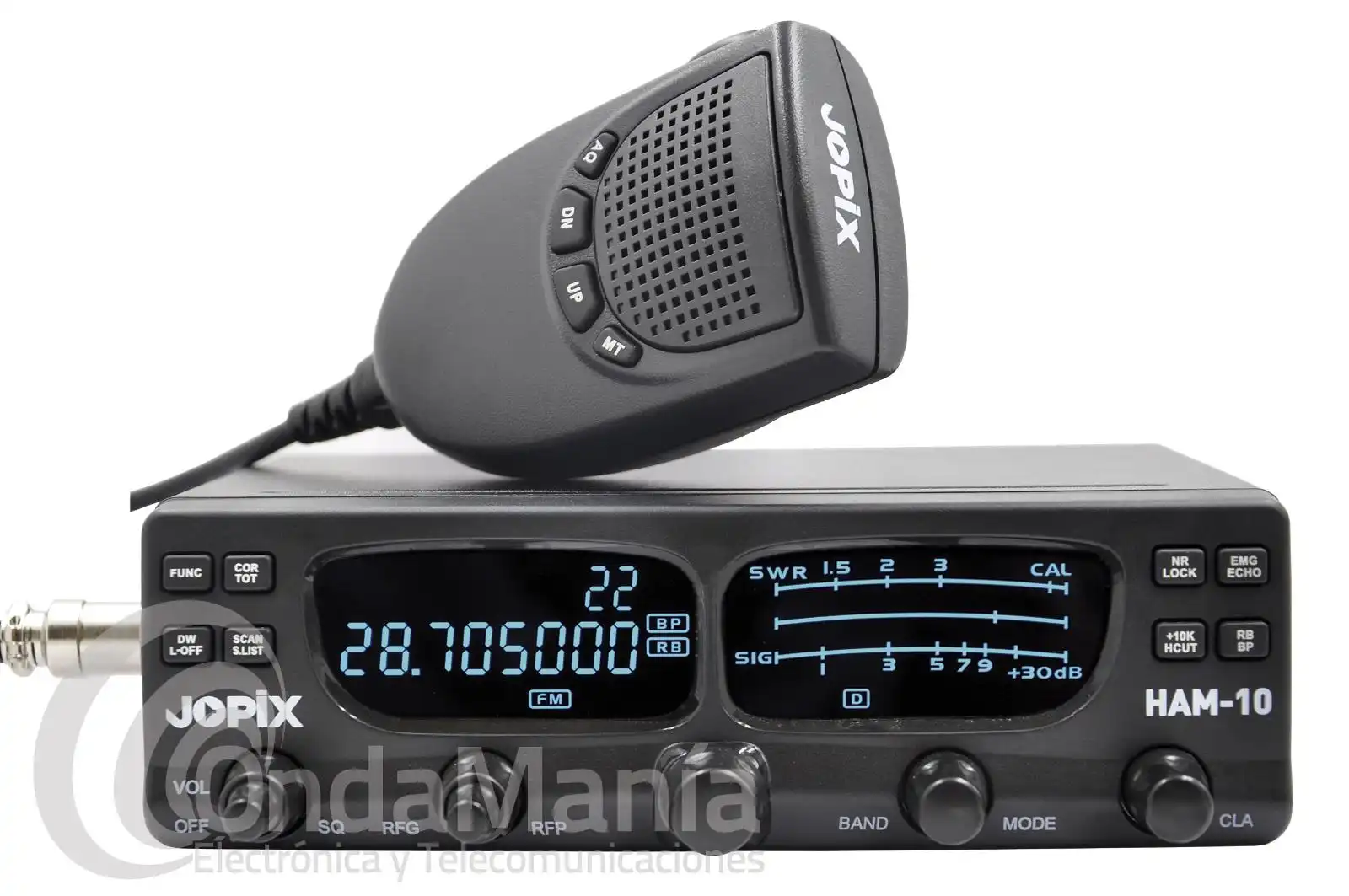

La emisora Jopix HAM-10 es un versátil equipo móvil multimodo de radioaficionado para la banda de 10 metros con una potencia de salida en FM, SSB y CW de 40 W y de 12W en AM, opera dentro de la banda de frecuencias de: 28.000 a 29.700 MHz y dispone de diferentes modos de transmisión como FM, AM, USB, LSB, CW y PA, lo que permite disponer de una gran flexibilidad en las comunicaciones.
Con su doble pantalla LCD de gran luminosidad y resolución, de la cual se puede escoger entre 7 colores de display, el Jopix HAM-10 nos ofrece un gran número de información operativa instantánea a través de iconos y su display de segmentos, tales como la frecuencia, banda y modo de transmisión, número de canal, nivel señal de RF, medidor de estacionarias (SWR) y funciones, entre otros. Sus botones frontales fácilmente accesibles permite un manejo efectivo y preciso del transceptor.
El Jopix HAM-10 ofrece niveles de potencia de salida ajustables de 4W, 8W y 40W, lo que permite a los usuarios adaptarse fácilmente a diferentes condiciones operativas. Esta emisora también ofrece un gran número de funciones operativas tales como: ASQ, ECHO, Hi-cut, Beep, Dual Watch, Noise Blanker, ANL, Scan, Roger Beep, LCR, ajuste de ganancia de micrófono, TalkBack, lista de escaneo, TOT, ajuste RFG digital y A. -RFG, que mejoran la experiencia del usuario y garantizan una comunicación precisa y fiable.
Características:
- Doble Pantalla LCD con medidor SWR, intensidad de señal de RF, visualización de canales y otra información
- 7 colores de pantalla a elegir
- Modos FM / AM / USB / LSB / CW / PA
- Tecnología TCXO
- Pasos de frecuencia seleccionables
- Múltiples modos de funcionamiento del CLARIFIER
- Función ECO
- Ajuste de ganancia de micrófono, ganancia de RF y potencia de transmisión
- Función SCAN
- Función RB (Roger Beep)
- Función NB (filtro supresor de ruido) /ANL (filtro limitador automático de ruido)
- Doble DW (Doble escucha)
- Aviso sonoro (BEEP)
- Función de desplazamiento de frecuencia de: +10 kHz
- Función TOT (temporizador de transmisión)
- Función HI-CUT (filtro para distorsión de voz)
- Llamada de emergencia
- Protección SWR
- Protección de alimentación
- Función de bloqueo de teclado
- Función SQ (Squelch)
Especificaciones:
Generales:
- Rango de frecuencias: 28.000 – 29.700 MHz
- Bandas: A/B/C/D/E/F/G/H/I /J
- Número de canales: 40 canales por defecto en cada banda
- Control de frecuencia: Sintetizado por PLL
- Saltos de frecuencia: 10Hz / 100Hz / 1kHz / 5kHz / 10kHz / 100kHz / 1 MHz
- Tolerancia de frecuencia: ±0.005%
- Estabilidad de frecuencia: 0.001%
- Temperatura de funcionamiento: -10° a +50°C
- Micrófono: Dinámico con teclas [PTT] / [UP] / [DN] y cable en espiral
- Tensión de alimentación: 13.8 Vcc
- Consumo: 5A. (TX en Am) / 9A (SSB 30W PEP) / 0.6A (RX con squelch)

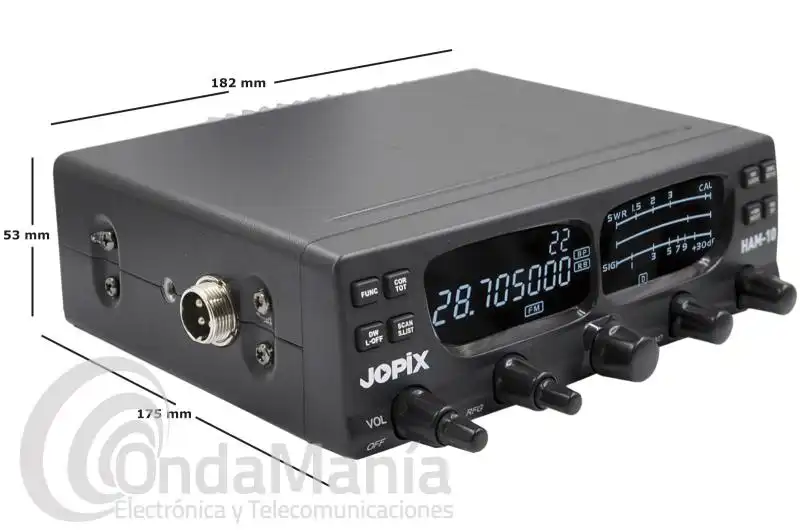

- Dimensiones: 182 (largo) x 175 (ancho) x 53 (alto) mm
- Peso: 1.5 kg
Transmisor:
- Potencia de transmisión: 12 W en AM / 40 W en FM, SSB y CW
- Tipo de modulación: FM / AM / USB / LSB / CW
- Distorsión de intermodulación: SSB: 3er orden >-25dB / 5º orden>-35dB
- Supresión de portadora en SSB: 55dB
- Banda lateral no deseada: 50dB
- Respuesta de frecuencia: 450 – 2500 Hz (AM / FM)
- Impedancia de antena: 50 Ω (desbalanceada)
Receptor:
- Sensibilidad (12 dB SINAD): SSB: 0,25 µV para 10 dB (S+N)/N. AM: 1.0 µV para 10 dB (S+N)/N, FM: 1.0 µV para 20 dB (S+N)/N (a más de 1/2W de salida de audio)
- Frecuencias intermedias: AM/FM: 10.695 MHz (1ª F.I.) / 455 kHz (2ª F.I.). SSB: 10.695 MHz
- Selectividad del canal adyacente: 60 dB (AM/FM) / 70 dB (SSB)
- Ganancia de micrófono: 45 dB ajustable
- Ganancia aut. de micrófono (AGC): <10 dB en la salida de audio para entradas de 10 a 100 µV
- Squelch ajustable: Umbral <0.5 µV
- Supresor de ruido: Tipo RF, efectivo en AM/FM y SSB
- Control automático de squelch (AM/FM) 0.5 µV
- Salida de audio: 3 W @ 8 Ω
- Respuesta de frecuencia: 300 a 2800 Hz (AM/FM)
- Altavoz incorporado: Circular de 8 Ω
- Altavoz externo (no suministrado): 8 Ω (desactiva el altavoz interno cuando está conectado)
El pack incluye:
- Transceptor multi-modo Jopix HAM-10

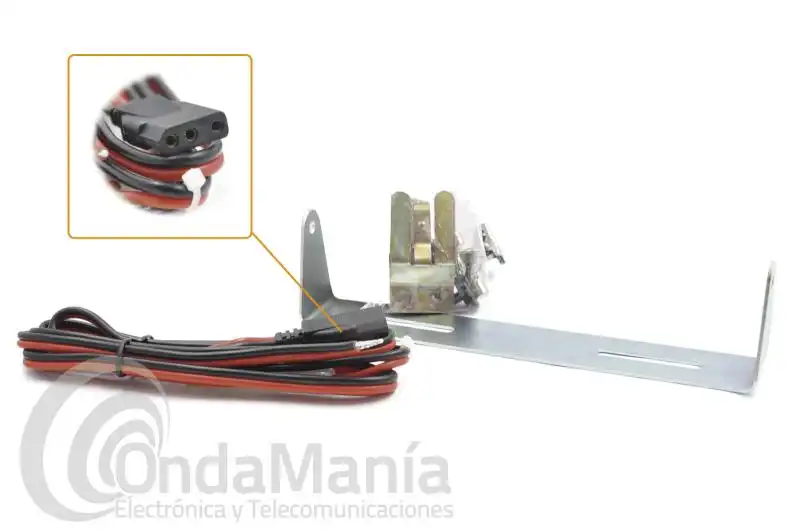

- Cable alimentación DC con portafusibles
- Micrófono dinámico
- Soporte de montaje para vehículos
- Soporte para micrófono
- Tornillos y arandelas
- Tornillos de ajuste
- Fusible de repuesto (1) (15A. 250v)
- Manual de instrucciones
