ACOPLADOR AUTOMATICO DE ANTENA HF MAT TUNER MAT-30  COMPATIBLE CON YAESU  - Acoplador automático de antena de 1,6 a 54 Mhz compatible con los Yaesu FT-100, FT-857D, FT-897D, FT-450D, FT-950D, FT-891, FT-950, FT-991, FT-991A, FTDX-3000,... Normalmente es compatible con los equipos Yaesu compatibles con los FC-30, FC-40 o FC-50. Soporta una potencia máxima de 120 W.
Compartir en
Precio
274,90 Eur   IVA incluido
Marca Ondamania title=
Disponibilidad No hay stock

Garantía 2 años
Acoplador automático de antena de 1,6 a 54 Mhz compatible con los Yaesu FT-100, FT-857D, FT-897D, FT-450D, FT-950D, FT-891, FT-950, FT-991, FT-991A, FTDX-3000,... Normalmente es compatible con los equipos Yaesu compatibles con los FC-30, FC-40 o FC-50. Soporta una potencia máxima de 120 W.

El MAT-30 es un acoplador automático para emisoras de la marca Yaesu, el uso es el habitual en los acopladores Yaesu. Funciona con equipos Yaesu que soportan los acopladores Yaesu FC-30, FC-40 o FC-50 y es compatible con las emisoras FT-100, FT-857D, FT-897D FT-450D, FT891, FT950, FT-991, FT-991A y FTDX-3000.

Otros modelos de Yaesu no han sido verificados pero si pueden ser usadas con las FT-30/40/50 también pueden usar el MAT-30. Continuaremos probando más equipos Yaesu y los iremos añadiendo a la lista. Algunas emisoras antiguas como la FT-80C y la FT757 no pueden usar el MAT-30.

A día de hoy el MAT-30 no es compatible con los modelos FT-817/818, si tiene estos modelos de emisora `puede utilizar el acoplador MAT-10, que está especialmente diseñado para emisoras QRP como los modelos mencionados.

Los menús de las emisoras yaesu que quieren poner un acoplador externo deben ser cambiados para poder soportarlo. Puede entrar en nuestra página web para informarse sobre el ajuste del menú de cada tipo de emisora. Iremos probando más modelos de emisoras Yaesu y los iremos publicando en la página web.
El mAT-30 puede operar en el rango 1.8 Mhz a 54 MHz y niveles de potencia superiores a 120 watios. Puede sintonizar dipolos, verticales, Yagis o cualquier antena coaxial. Alcanza un increíble rango de antenas e impedancias, mucho mejores que otros acopladores incluidos los instalados dentro de las emisoras.

El acoplador está conectado al puerto CAT/LINEAR de la emisora a través de un interface de cable de datos. El botón de acoplador de la emisora controla el acoplador. El jack de CAT/LINEAR también enciende el acoplador, por lo que no requiere un soporte de energía externo. Acopla cuando el botón A o TUNE de la parte frontal de la emisora es pulsado y retenido durante un segundo. El cable de datos es suministrado con el equipo, por lo que no es necesario comprarlo aparte.
El mAT-30 tiene 16.000 memorias de frecuencias. Cuando se sintoniza o presintoniza una frecuencia el mAT-30 usa el “Memory Tune” para renombrar los parámetros presintonizados en una fracción de segundo. Si no se encuentran frecuencias a memorizar el sintonizador continua funcionando en modo “circulo” buscando los parámetros para poder renombrar subtonos en las frecuencias, adaptándose a las bandas y frecuencias que sintonice. También puede realizar esta función de círculo de manera manual.

ESPECIFICACIÓN ESPECIAL: después de varios test comparativos, el MAT-30 es el único acoplador que puede sintonizar con antenas con SWR superiores a 3 cuando la FT-891 esta emparejada, cuando el acoplador de la marca Yaesu no puede hacerlo.

ESPECIFICACIONES:

- 0.1 a 120 watios SSB y picos de potencia CW, 30 watios en PSK y modos digitales y 100 watios en 6 metros.
- 1.8 a 54.0 MHz de cobertura. 16.000 memorias de frecuencia instantánea.
- Sintonización de 5 a 1500 ohm.
- Tiempo de sintonización: 0.1 a 5 segundos, 0.1 segundos de memorización.
- Para dipolos, verticales o cualquier antena coaxial.
- Control desde el botón tono de Yaesu en transmisión.. Encendido desde el equipo yaesu.
- Lista parcial de emisoras: FT-100, FT-857D, FT-897D, FT-450D, FT-891, FT-950, FT-991, FT-991ª, FTDX-3000.

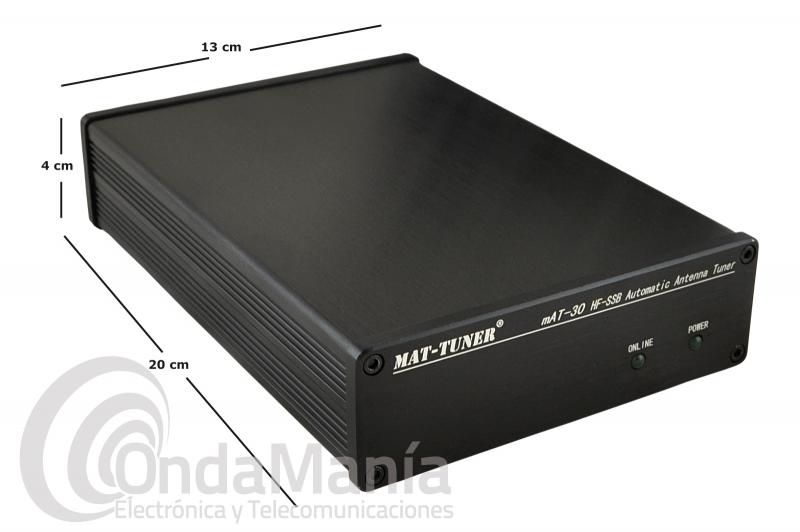

- Dimensiones: 20 cm x 13 cm x4 cm (largo x ancho x alto)

APUNTE IMPORTANTE SOBRE LOS NIVELES DE POTENCIA:

El MAT-30 soporta120 watios máximo en entrada. La mayoría transmiten y reciben, virtualmente amplificados con una salida de unos 120 watios. Todos los niveles de potencia que excedan las especificaciones pueden averiar el MAT-30. Si su acoplador falla por sobrecarga puede dañar su transmisión o recepción. Asegúrese de mirar las especificaciones de limitación de potencia.

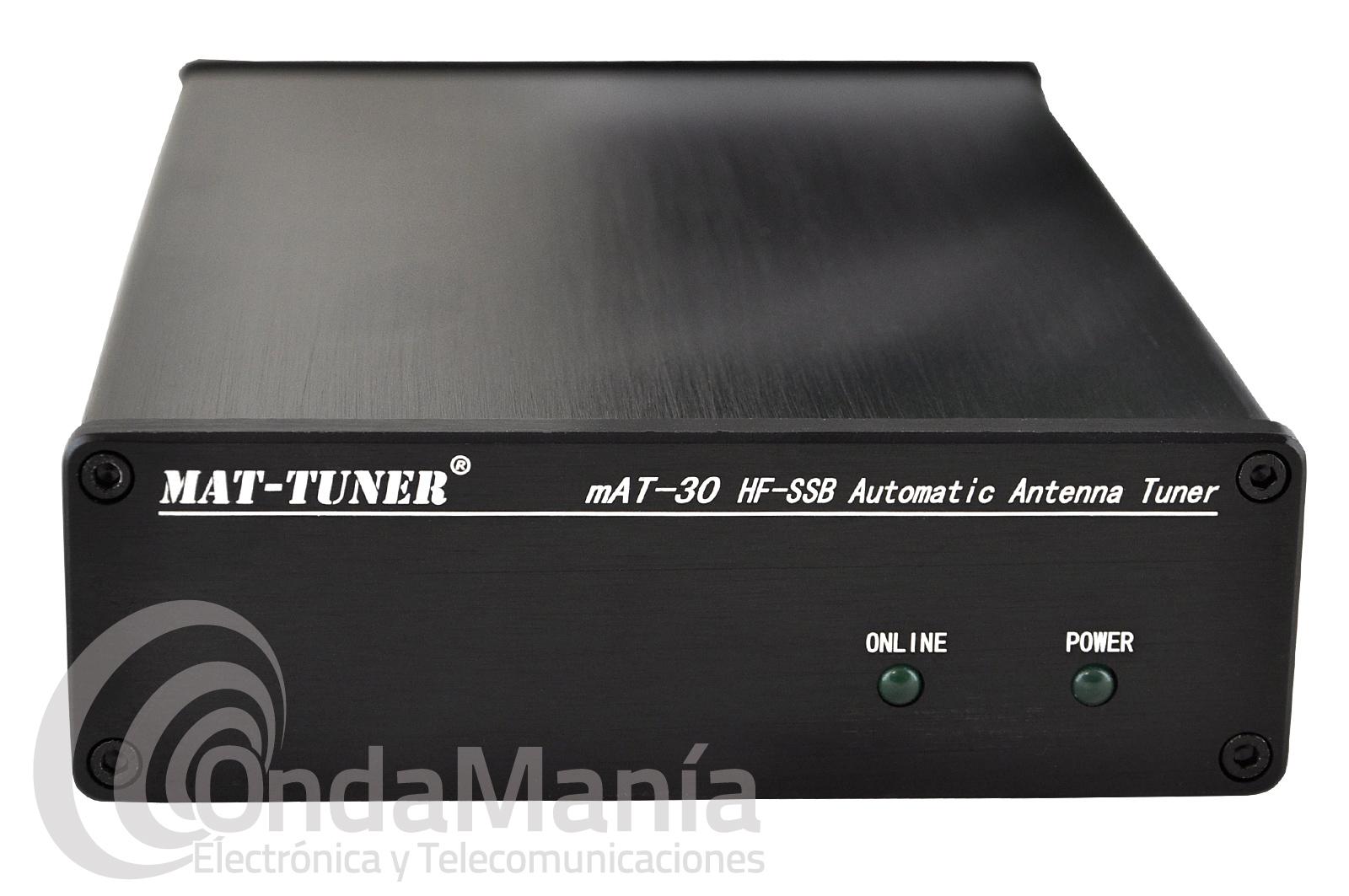

PANEL FRONTAL

- En el panel frontal hay hay dos luces LED indicativas.
- ONLINE: El acoplador está activo o en derivación.
- POWER: luz de encendido.

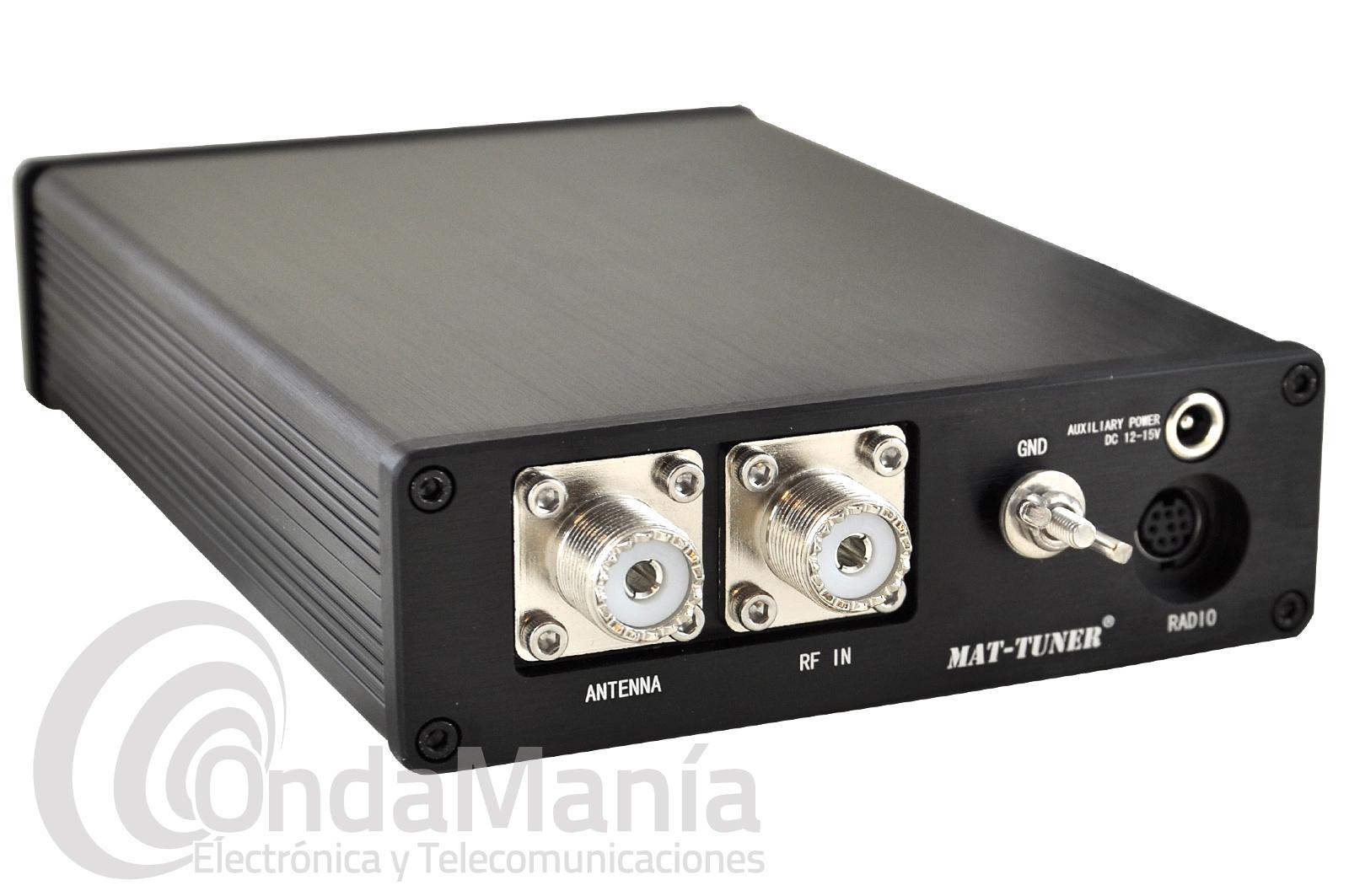

PANEL POSTERIOR

- El panel posterior del MAT-30 tiene cinco conectores.
- ANTENA: conectar la alimentación de 50-ohm al conector estándar SO-239
- RF IN: Conectar el jumper de 50 ohm desde el conector estándar SO-239 al jack de la antena de la parte trasera de la emisora.
- RADIO: Este conector mini-DIM 8 se conecta al cable del interface suministrado, que conecta al puerto del acoplador de la emisora.
- GND: conectar al sistema de la antena

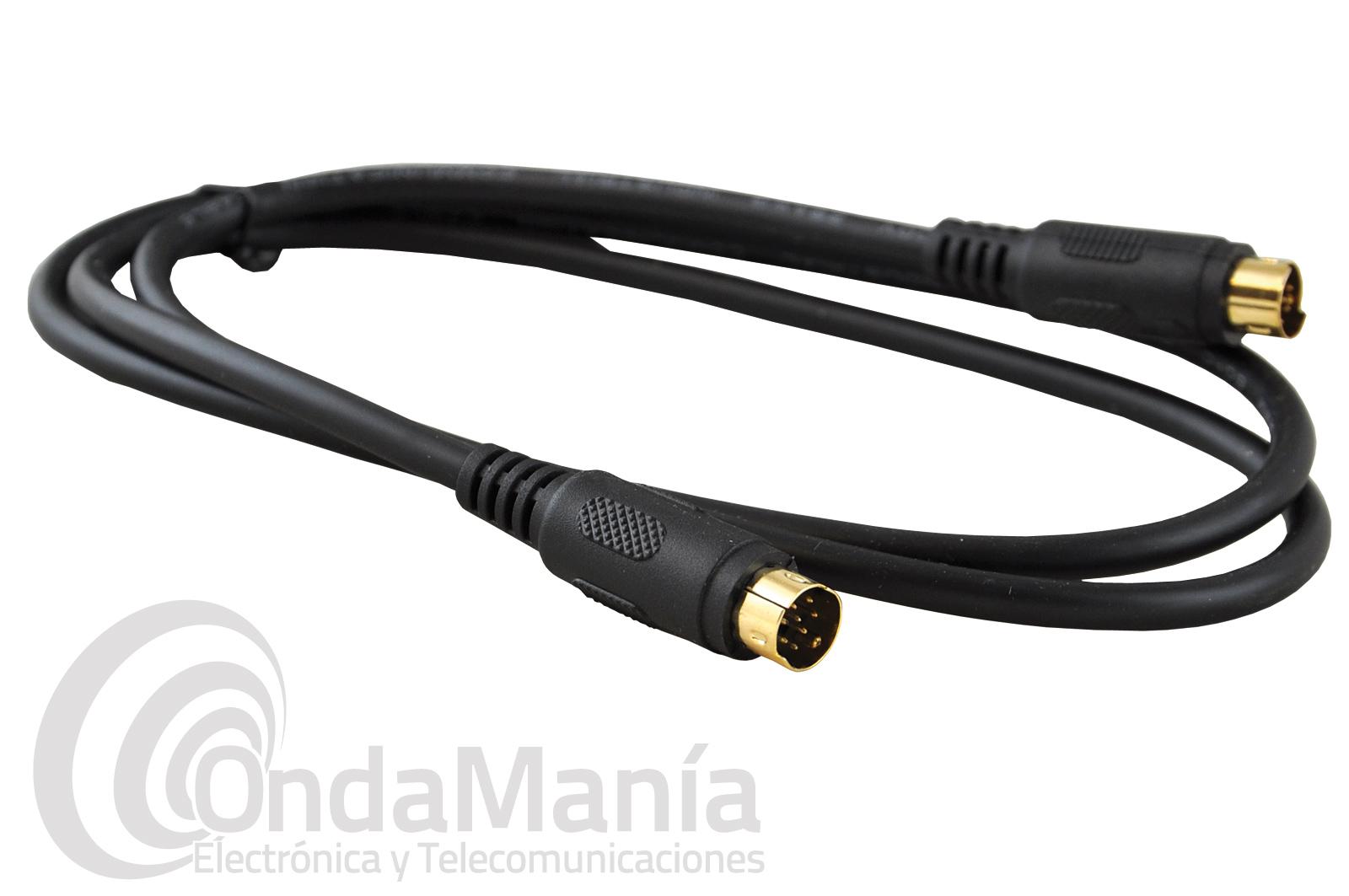

CABLE INTERFACE DE LA EMISORA

El cable de interface controla la señal entre la emisora yaesu y el acoplador. Como muestra el gráfico el cable tiene dos mini-DIM de 8 pins. Pulse y enchufe el botón A o TUNE de la emisora durante dos segundos para empezar para comenzar el proceso de sintonización. Si lo pulsa rápido puede cambiar el estado de la emisora a en línea o bypass.

El cable suministrado tiene 50 cm de largo. Si el equipo está más lejos de esa distancia el cable necesitará un empalme. Esto se puede hacer de dos maneras; cortando el cable y soldándole el jumper o puede comprar un cable de la longitud específica.

INSTALACION

El acoplador MAT-30 está diseñado solamente para ser instalado en interior. No es resistente al agua. Si la usa en exterior debe de protegerla contra la lluvia. Siempre desconecte el equipo si va a conectar o desconectar cualquier elemento. La emisora podría dañarse si se conecta o desconecta cualquier elemento con el equipo encendido.

PELIGRO IMPORTANTE

Cuando el equipo está en marcha tiene un gran voltaje en su interior. No usar el equipo sin la tapa y no tocar la antena cuando el equipo está emitiendo.

Emisoras compatibles:

El MAT-30 está diseñado para ser usado con algunas emisoras Yaesu de 100 watios que soportan el Yaesu FC-30, FC-40 o FC-50

1- Conecte el jack de la antena HF/50 Mhz sw la emisora al jack RF IN en la parte trasera de la MAT-30 usando un cable de 50 ohm coaxial a120w o más.
2- Conectar el cable de interface al jack mini_DIN 8.
3- Conecte el otro extremos de este cable al jack CAT/LINEAR o al TUN/LIN en la parte trasera de la emisora Yaesu.
4- Conecte la antena al jack ANTENA en el MAT-30
5- Poniendo una toma de tierra el MAT-30 está segura. Recomendamos que conecte el acoplador a suelo firme. Lo más recomendable es un suelo común con radiales soterrados pero con un suelo simple es suficiente. También recomendamos usar una instalación adecuada con cables de primera calidad.
